TPS2500S應用-使用TPS方法測定金屬合金的導熱系數

 發表時間:2024-08-09



使用瞬態平面源標準法測量了兩種金屬合金鋁 6061-T6 (Al 6061) 和 ETP 銅 UNS C11000 (ETP 銅) 的導熱系數 (W/mK)。

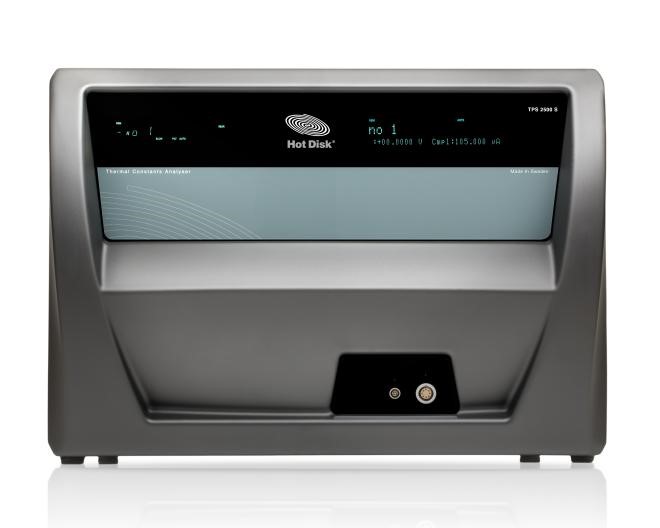

圖 1.TPS2500S 熱常數分析儀使用戶能夠在很寬的溫度范圍內測量各種材料類型和幾何形狀的熱性能,符合ISO 22007-2.2 標準。

金屬合金樣品呈長方體形式,直徑為31.8mm ,厚度為26mm 。

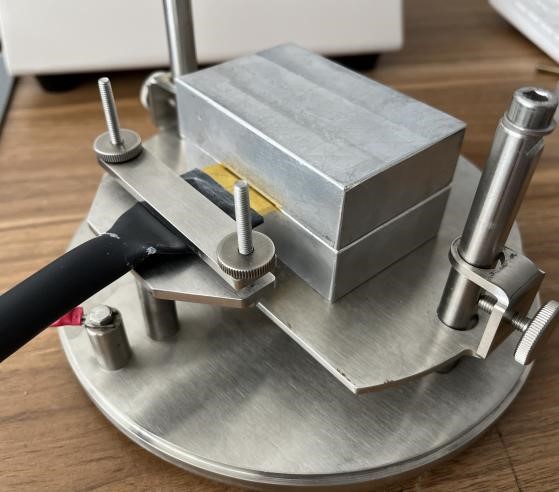

圖2.鋁6061的實驗裝置。

當使用TPS標準方法測量材料的熱性能時,TPS傳感器被放置在兩個樣品件之間,每個樣品件的平面表面面向傳感器。導熱系數方程的解假設傳感器是在無限介質中,因此數據的測量和后續分析必須考慮到可用的樣本大小和樣品的外部邊界所造成的限制。

結果:

環境溫度為23°C,相對濕度為41%。使用 TPS 標準方法進行了 10 次測量,以突出測量的精度。

Al 6061 和 ETP 銅:使用 TPS2500S(TPS法)的導熱系數結果

樣品

λ

(W/m·K)

RSD

(%)

參考* λ (W/m·K)

鋁 6061

168.3

0.24

167

ETP 銅

389.3

0.73

388



注:λ為導熱系數;RSD 是相對標準差。Al 6061:測試參數包括 3s 秒測量和2W功率提供給 TPS 傳感器(#5465 - 3.189mm半徑)。輸入的體積熱容為 2.419 MJ/mK。ETP 銅纜:測試參數包括 1s測試和2W電源提供給 TPS 傳感器(#5465 - 3.189mm 半徑)。輸入的體積熱容為 3.423 MJ/mK。

對于Al 6061,平均導熱系數結果為168.3 W/m•K,在參考導熱系數值的0.8%以內。對于ETP銅,平均導熱系數結果為393.8 W/m•K,在參考導熱系數值的1.5%以內。


*參考資料 - www.matweb.com - 材料屬性在線數據庫。
